三菱PLC与触摸屏的连接方法其实在很多工程师在现场使用真机时候，会出现一些不同程度连接不通，这样让工程师很头疼。下面一起阅读看我分享的三菱PLC与触摸屏的连接不通，掌握这几招让你快速连通！

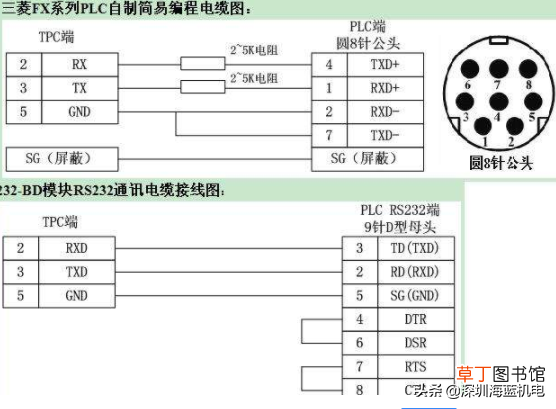

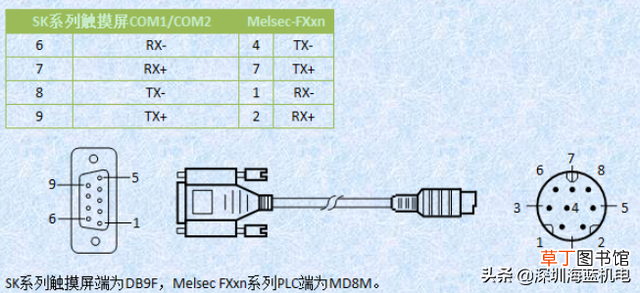

三菱FX系列的plc一般是用422通信，触摸屏的话看你用什么品牌每个品牌连接线不同，脚位有区别;下图是显控sk系列触摸屏与三菱fx系列plc的连接线脚位;不管用什么触摸屏 plc的脚位属性是不变的变的是触摸屏那一端。如果你不用422通信的话就需要加通信模块可以选择485或者232

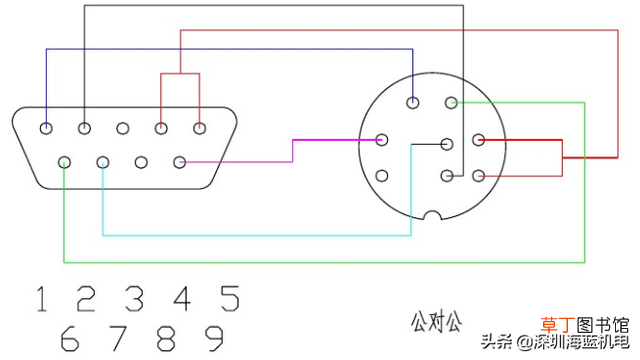

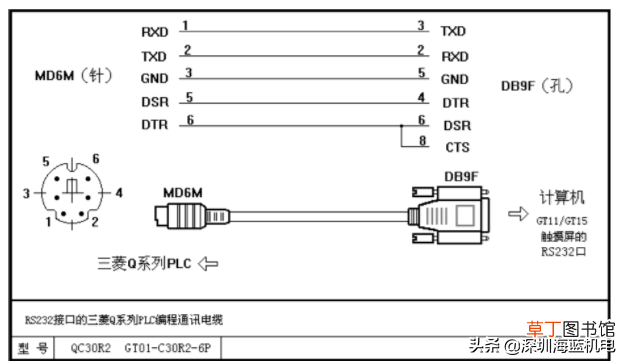

三菱PLC和触摸屏间是通过串口线，通过上位机显示进行通信的，具体的设置如下图：

文章插图

文章插图
三菱PLC与触摸屏的连接不通，掌握这几招让你快速连通！
【说明】
A、三菱FX2N驱动支持与三菱FX1N/FX2N等两款FX系列型号连接通讯。
B、三菱FX3U/FX3G驱动支持与三菱FX3U/FX3UC/FX3G通讯，具体接线方法和参数设置，与上述示例类似，亦可参考“说明-帮助主题-PLC连接手册” 。
C、三菱FXBD驱动支持FX系列的BD模块通讯，此驱动多用在“1屏多机”系统设计。
【显控触摸屏官网价格显控触摸屏官网】更多自动化文章分享请点击下方“了解更多”阅读，或者关注小编，回复“进群”，加入三菱PLC技术微信交流群，与行业大神一起成长。
